產品介紹
-

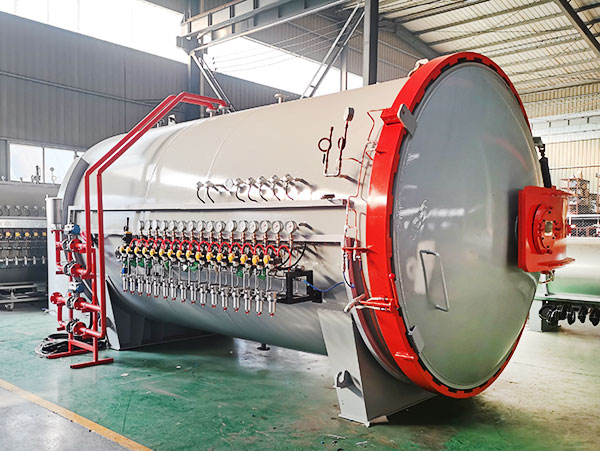

復合材料高壓熱壓罐設計是壓力容器的設計,使用的時候可以容納非常高的壓力,同時還帶有著真空的功能。
1.工作壓力:運行壓力:1MPa;壓力控制精度:±0.01MPa;升/降壓速率:0~0.07MPa/min連續可調;
2.工作溫度:工作溫度:250℃;穩態溫度控制精度:±1.1 ℃;溫度均勻性:±2 ℃(根據AMS2750-D);滿載時升溫/降溫速率: 0.1 ℃-10 ℃/min任意溫度點連續可調;
3.硬件要求:
(1)裝載量:300kg;
(2)真空系統:真空度要求≤-0.098MPa;抽/測真空接頭各6個并能根據需求獨立工作;在運行中能夠?qū)崿F(xiàn)真空自動泄漏測試;
(3)加熱系統:提供18個高壓熱電偶,穩態測溫精度±1.1 ℃;要求工作區域風速≥75m/min;
(4)冷卻系統:冷卻器包括預冷和主冷系統;預冷系統分氣冷、水冷、氣水混合冷卻三種方式;
(5)排氣系統:排氣系統配備自動控制及獨立的手動控制系統;
(6)安全系統:配備超溫、超壓報警系統;安全系統應與程序運行、罐門開閉形成安全聯鎖,電控柜應做好防塵防濺處理;
(7)控制系統:采用計算機+PLC控制,在PC上應能實現所有的熱壓罐程序控制;配備系統的斷電保護,自診斷,實時編輯控制,故障情況下手動過程的緊急干預,加工過程數據。
